Sensore di pressione relativa, con ASIC e compensato in T, range -1~+1 KPa
Disponibilità: Non Disponibile
AG1-001KPGWSR
Sensore di pressione relativa, con ASIC e compensato in T, range -1~+1 KPa
Disponibilità: Non Disponibile
AG1-001KPGWSR

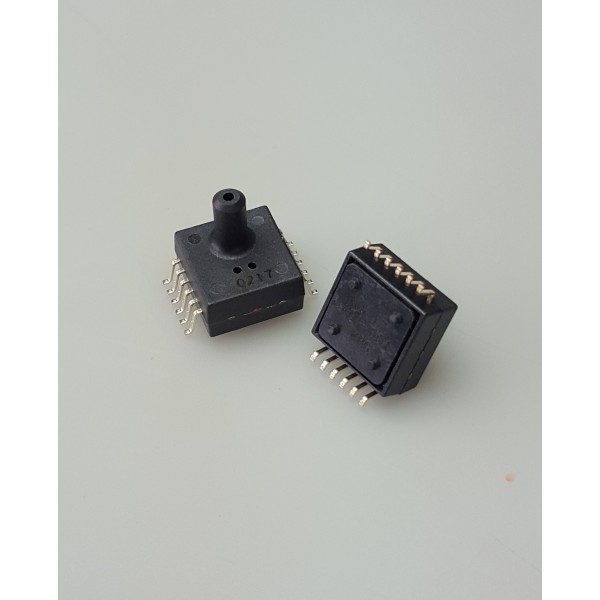

Sensore prodotto da Fujikura per la misura di pressione pneumatica per gas non corrisivi di tipo piezoresistivo.
La nuova famiglia di sensori prodotta da Fujikura è compensata in temperatura, calibrata e con ASIC integrato (circuito di comando e amplificazione).
Il sensore è composto da un chip di silicio con quattro piezo-resistenze sulla superficie della membrana. Quando viene applicata una pressione il valore di resistenza dei resistori varia.
La variazione della resistenza dei quattro resistori, i quali compongono un ponte di wheatstone, si traduce in una proporzionale variazione di tensione in uscita.
Il sensore AG1-001KPGWSR è di tipo relativo (la pressione è misurata in riferimento alla pressione atmosferica), funziona con tensione di alimentazione a 5Vdc e in un range di pressione da -1KPa a +1KPa.
Il sensore è a montaggio SMD a 12pin ed il pressure port è verticale di lunghezza di 6mm.
Applicazioni - Ambiti di utilizzo:
